簡易點動

RC+ 配備了可由機器人管理器等呼叫的全功能「點動&示教」，但若建立 Extension，則可僅呼叫「點動&示教」所需功能，實現自定義點動面板（視窗）。
根據使用情境，透過建立自定義點動面板，有可能提升示教的效率。
此外，不僅限於自定義點動面板，透過 RC+ Extensions 客製化 RC+，可望打造專屬於自己的 RC+，進而提升作業舒適度。

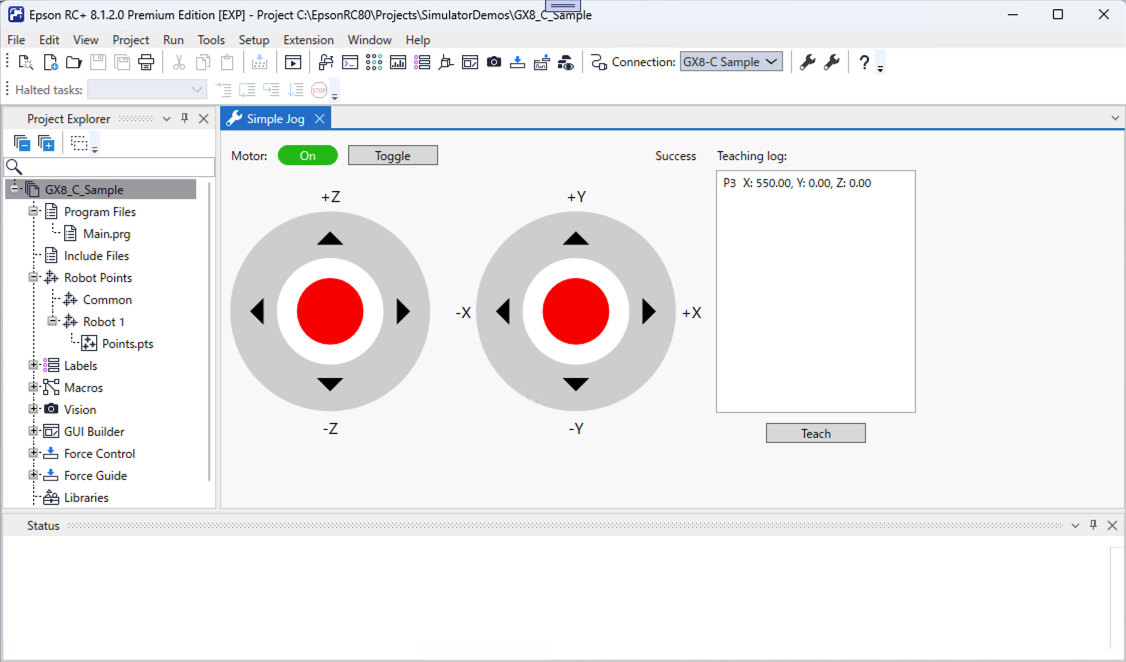

本教學初級篇將製作以下簡易點動面板，並說明功能的呼叫方式。

• 按一下馬達的「切換」按鈕時，會切換馬達的開／關狀態。
• 面板左右各有一個以滑鼠拖曳操作、類似遊戲手把「搖桿」的控制項。
  • 左側搖桿可上下操作，對應 Z 座標方向進行點動。
  • 右側搖桿可上下操作對應 Y 座標，左右操作對應 X 座標方向進行點動。
• 按一下「示教」按鈕時，會將機器人目前的位置姿態，依序示教至目標點檔案中尚未定義的點。
  • 於點位中，會加入本 Extension 示教的註解及示教的日期時間。
  • 面板上會顯示已示教點位的記錄。

在中級篇中，若實際連接遊戲手把，則可透過該遊戲手把進行操作。

• 馬達的「切換」將指派給左側的 Bumper 按鈕（亦稱 Shoulder）。
• 左右的搖桿風格控制項，將可由實體搖桿操作。
• 「示教」將指派給 A 按鈕。

注意

---

若於機器人實機上測試本 Extension，請務必在考量安全設計的前提下，僅於安全柵外側進行操作。

那麼，讓我們開始吧。

■ 初級篇

1. 請依照[開始使用]步驟，建立新的 RC+ Extensions 專案。

   • 名稱請設定為 SimpleJog。
   • 初始功能請勾選Main menu and tool bar item以及Docking window。
   • 於 ARM64 版 Windows，請將組態變更為 x64。

2. 請於 Visual Studio 上進行建置與除錯，確認功能可正常運作。

   • 於 RC+ 主選單的擴展標籤選單項目中，會新增 SimpleJog (xx)（xx 為顯示語言名稱），選取該選單項目後，若顯示停駐視窗即表示設定成功。

3. 範本確認完成後，請先結束 RC+。

4. 請於 DockingWindow 資料夾中新增以下檔案。

   • Stick.xaml

     • 此為實現搖桿風格外觀的使用者控制項檔案。
       • 當控制項啟用時，中央的「旋鈕」會變為紅色，並可用滑鼠拖曳操作。
     •

     <UserControl x:Class="SimpleJog.DockingWindow.Stick"
                 xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                 xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
                 xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
                 xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
                 xmlns:i="http://schemas.microsoft.com/xaml/behaviors"
                 xmlns:local="clr-namespace:SimpleJog.DockingWindow"
                 mc:Ignorable="d"
                 d:DesignHeight="300" d:DesignWidth="300">

         <Canvas
             Width="300"
             Height="300">

             （中略）

         </Canvas>

     </UserControl>


   • Stick.xaml.cs

     • 此為於 Stick 控制項中，新增以滑鼠操作「旋鈕」的程式碼之 code-behind 檔案。

     （前略）

     namespace SimpleJog.DockingWindow
     {
         （中略）

         /// <summary>
         /// Stick.xaml interaction logic
         /// </summary>
         public partial class Stick : UserControl
         {
             （中略）

             /// <summary>
             /// Constructor
             /// </summary>
             public Stick()
             {
                 InitializeComponent();

                 Knob.Loaded += (_, _) =>
                 {
                     _radius = Math.Min(KnobRange.RenderSize.Width, KnobRange.Height) / 2.0 * _limitFactor;
                     _deadZone = _radius * _deadZoneFactor;
                     _center = new Point(KnobRange.RenderSize.Width / 2.0, KnobRange.RenderSize.Height / 2.0);
                 };

                 Knob.MouseLeftButtonDown += (_, ev) =>
                 {
                     Knob.CaptureMouse();

                     _dragging = true;

                     _offset = ev.GetPosition(KnobRange) - _center;
                     _smoothed = new Vector();
                 };

                 （中略）
             }

             /// <summary>
             /// Update knob position
             /// </summary>
             /// <param name="mousePosInRange">Relative mouse position in knob range</param>
             private void UpdateKnobPosition(
                 Point mousePosInRange
             )
             {
                 var x = mousePosInRange.X - _center.X;
                 var y = mousePosInRange.Y - _center.Y;

                 var distanceFromCenter = Math.Sqrt(x * x + y * y);
                 if (distanceFromCenter < _deadZone)
                 {
                     Position = _smoothed = new Vector();
                 }
                 else if (distanceFromCenter < _radius)
                 {
                     _smoothed = new Vector(
                         _smoothed.X * (1 - _smoothingFactor) + (x / _radius) * _smoothingFactor,
                         _smoothed.Y * (1 - _smoothingFactor) + (y / _radius) * _smoothingFactor
                     );
                     Position = new Vector(_smoothed.X, -_smoothed.Y);
                 }
             }
         }
     }


   • StickProperties.cs

     • 此為於 Stick 控制項中，新增用以表示「旋鈕」位置之 Vector 型別 Position 屬性的檔案。
       • Vector 各元素（X 及 Y）會正規化為 -1.0 至 +1.0 的值。

     （前略）

     namespace SimpleJog.DockingWindow
     {
         using System.Windows;

         /// <summary>
         /// Stick.xaml dependency properties
         /// </summary>
         public partial class Stick
         {
             /// <summary>
             /// Normalized position
             /// </summary>
             public Vector Position
             {
                 get => (Vector)GetValue(PositionProperty);
                 set => SetValue(PositionProperty, value);
             }

             /// <summary>
             /// Field of the "Position"
             /// </summary>
             public static readonly DependencyProperty PositionProperty =
                 DependencyProperty.Register(
                     nameof(Position),
                     typeof(Vector),
                     typeof(Stick),
                     new FrameworkPropertyMetadata(
                         default(Vector),
                         (FrameworkPropertyMetadataOptions.BindsTwoWayByDefault
                         | FrameworkPropertyMetadataOptions.AffectsRender),
                         OnPositionChanged,
                         CoercePositionNormalized
                     )
                 );

             /// <summary>
             /// Position changed event handler
             /// </summary>
             /// <param name="d">The object</param>
             /// <param name="ev">The event</param>
             private static void OnPositionChanged(
                 DependencyObject d,
                 DependencyPropertyChangedEventArgs ev
             )
             {
                 if (d is Stick stick)
                 {
                     stick.UpdateRawPosition();
                 }
             }

             /// <summary>
             /// Coerce value of the "Position"
             /// </summary>
             /// <param name="d">The object</param>
             /// <param name="value">The value</param>
             /// <returns>Corrected value</returns>
             private static object CoercePositionNormalized(
                 DependencyObject d,
                 object value
             )
             {
                 var vector = (Vector)value;

                 vector.X = Math.Clamp(vector.X, -1.0, 1.0);
                 vector.Y = Math.Clamp(vector.Y, -1.0, 1.0);

                 return vector;
             }

             /// <summary>
             /// Field key of the "RawPosition"
             /// </summary>
             private static readonly DependencyPropertyKey RawPositionPropertyKey =
                 DependencyProperty.RegisterReadOnly(
                     nameof(RawPosition),
                     typeof(Vector),
                     typeof(Stick),
                     new PropertyMetadata(default(Vector))
                 );

             /// <summary>
             /// Field of the "RawPosition"
             /// </summary>
             public static readonly DependencyProperty RawPositionProperty =
                 RawPositionPropertyKey.DependencyProperty;

             /// <summary>
             /// Raw (pixel) position
             /// </summary>
             public Vector RawPosition => (Vector)GetValue(RawPositionProperty);

             /// <summary>
             /// Set raw position
             /// </summary>
             private void UpdateRawPosition()
             {
                 var rawPosition = new Vector(Position.X * _radius, -(Position.Y * _radius));

                 SetValue(RawPositionPropertyKey, rawPosition);
             }
         }
     }


5. 於此進行建置，並確認 Stick 能於 .xaml 設計檢視中顯示。

6. 請編輯 DockingWindow 資料夾下的 DockingWindowContent.xaml 檔案。

   • 請刪除原有的 DockPanel。
   • 改為配置 3 行 3 列的 Grid，並於各儲存格配置以下內容。以下以 0 為起點，R 行 C 列以 (R, C) 表示。
     • 第 3 行、第 3 列的 Height、Width 設為*。這些為留白區，Grid 實際為 2 行 2 列。
     • (0, 0)：配置 DockPanel，內含 Label「Motor:」、Border、Button、TextBlock。
       • Border 會參照 IsMotorOn（ReactivePropertySlim<bool>）及 MotorState（ReactivePropertySlim<string>），作為顯示馬達狀態的指示器。馬達開啟時，顯示綠底白字 ON；關閉時，顯示淺灰底黑字 OFF。
       • Button 用於切換馬達開／關。
         • Content 綁定至 Captions[LabelToggle].Value。
         • Command 綁定至 MotorToggleCommand（ReactiveCommand）。
         • IsEnabled 綁定至 IsOnline.Value。IsOnline（ReactivePropertySlim<bool>）為與機器人控制器連線時為 true 的旗標。
       • TextBlock 的 Text 綁定至 APIResult.Value。APIResult（ReactivePropertySlim<string>）為本 Extension 除錯用，顯示所呼叫 Extensions API 的狀態（RCXResult 型別）字串。部分 API 除狀態外亦會回傳其他資訊，為顯示該附加資訊，預備 APIResultAux（ReactivePropertySlim<string>），並將 APIResultAux.Value 綁定至 ToolTip。
     • (1, 0)：配置 3 行 4 列的 Grid，內含 6 個顯示座標方向的 Label 及 2 個 Stick。
       • Stick 以 Viewbox 包覆，以利調整尺寸。
         • IsEnabled 綁定至 IsMotorOn.Value。
         • Position（位置）於左 Stick 綁定至 LeftStickPosition.Value。LeftStickPosition（ReactivePropertySlim<Vector>）為左 Stick 的「旋鈕」位置。右 Stick 亦同理。
     • (0, 1)：為 Label。Content 綁定至 Captions[CaptionLogHeader].Value。
     • (1, 1)：配置 DockPanel，內含 Button 及 ListBox。
       • Button 用於示教。
         • Content 綁定至 Captions[LabelTeach].Value。
         • Command 綁定至 TeachCommand（ReactiveCommand）。
         • IsEnabled 綁定至 CanTeach.Value。CanTeach（ReactivePropertySlim<bool>）為是否可示教的旗標。
       • ListBox 為記錄已示教點位資訊的記錄。
         • ItemsSource 綁定至 LogItems（ReactiveCollection<LogItem>）。LogItem 於後續建立。
         • 為顯示最新追加的 Log 資訊，設定 AutoScrollBehavior。AutoScrollBehavior 亦於後續建立。

     <UserControl x:Class="SimpleJog.DockingWindow.DockingWindowContent"
                 xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                 xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
                 xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
                 xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
                 xmlns:i="http://schemas.microsoft.com/xaml/behaviors"
                 xmlns:local="clr-namespace:SimpleJog.DockingWindow"
                 mc:Ignorable="d"
                 d:DesignHeight="450" d:DesignWidth="800">

         <UserControl.DataContext>
             <local:DockingWindowContentViewModel />
         </UserControl.DataContext>

         <Grid
             Margin="10">

             <Grid.RowDefinitions>
                 <RowDefinition Height="30" />
                 <RowDefinition Height="Auto" />
                 <RowDefinition Height="*" />
             </Grid.RowDefinitions>

             <Grid.ColumnDefinitions>
                 <ColumnDefinition Width="Auto" />
                 <ColumnDefinition Width="Auto" />
                 <ColumnDefinition Width="*" />
             </Grid.ColumnDefinitions>

             <DockPanel
                 Grid.Row="0" Grid.Column="0"
                 LastChildFill="True">

                 <Label
                     Content="Motor:"
                     VerticalAlignment="Center" />

                 <Border
                     CornerRadius="10"
                     Width="60"
                     Height="20"
                     Margin="10,0,0,0"
                     VerticalAlignment="Center">
                     <TextBlock
                         Text="{Binding MotorState.Value}"
                         HorizontalAlignment="Center"
                         VerticalAlignment="Center">
                         <TextBlock.Style>
                             <Style
                                 TargetType="TextBlock">
                                 <Style.Triggers>
                                     <DataTrigger
                                         Binding="{Binding IsMotorOn.Value}"
                                         Value="True">
                                         <Setter
                                             Property="Foreground"
                                             Value="White" />
                                     </DataTrigger>
                                     <DataTrigger
                                         Binding="{Binding IsMotorOn.Value}"
                                         Value="False">
                                         <Setter
                                             Property="Foreground"
                                             Value="Black" />
                                     </DataTrigger>
                             </Style.Triggers>
                             </Style>
                         </TextBlock.Style>
                     </TextBlock>
                     <Border.Style>
                         <Style
                             TargetType="Border">
                             <Style.Triggers>
                                 <DataTrigger
                                     Binding="{Binding IsMotorOn.Value}"
                                     Value="True">
                                     <Setter
                                         Property="Background"
                                         Value="#00bb00" />
                                 </DataTrigger>
                                 <DataTrigger
                                     Binding="{Binding IsMotorOn.Value}"
                                     Value="False">
                                     <Setter
                                         Property="Background"
                                         Value="LightGray" />
                                 </DataTrigger>
                             </Style.Triggers>
                         </Style>
                     </Border.Style>
                 </Border>

                 <Button
                     Command="{Binding MotorToggleCommand}"
                     IsEnabled="{Binding IsOnline.Value}"
                     Content="{Binding Captions[LabelToggle].Value}"
                     Width="90"
                     Margin="10,0,0,0"
                     VerticalAlignment="Center" />

                 <TextBlock
                     Text="{Binding APIResult.Value}"
                     ToolTip="{Binding APIResultAux.Value}"
                     TextAlignment="Right"
                     VerticalAlignment="Center"
                     Margin="10,0,20,0" />

             </DockPanel>

             <Grid
                 Grid.Row="1" Grid.Column="0"
                 Margin="0,10,0,0">

                 <Grid.Resources>
                     <Style
                         TargetType="Label">
                         <Setter
                             Property="FontSize"
                             Value="16" />
                     </Style>
                 </Grid.Resources>

                 <Grid.RowDefinitions>
                     <RowDefinition Height="Auto" />
                     <RowDefinition Height="Auto" />
                     <RowDefinition Height="Auto" />
                 </Grid.RowDefinitions>

                 <Grid.ColumnDefinitions>
                     <ColumnDefinition Width="Auto" />
                     <ColumnDefinition Width="Auto" />
                     <ColumnDefinition Width="Auto" />
                     <ColumnDefinition Width="Auto" />
                 </Grid.ColumnDefinitions>

                 <Label
                     Grid.Row="0" Grid.Column="0"
                     Content="+Z"
                     HorizontalAlignment="Center" />
                 <Label
                     Grid.Row="2" Grid.Column="0"
                     Content="-Z"
                     HorizontalAlignment="Center" />
                 <Viewbox
                     Grid.Row="1" Grid.Column="0"
                     Width="200">
                     <local:Stick
                         IsEnabled="{Binding IsMotorOn.Value}"
                         Position="{Binding InputService.LeftStickPosition.Value}" />
                 </Viewbox>

                 <Label
                     Grid.Row="1" Grid.Column="1"
                     Content="-X"
                     Margin="20,0,0,0"
                     VerticalAlignment="Center" />
                 <Label
                     Grid.Row="1" Grid.Column="3"
                     Content="+X"
                     Margin="0,0,10,0"
                     VerticalAlignment="Center" />
                 <Label
                     Grid.Row="0" Grid.Column="2"
                     Content="+Y"
                     HorizontalAlignment="Center" />
                 <Label
                     Grid.Row="2" Grid.Column="2"
                     Content="-Y"
                     HorizontalAlignment="Center" />
                 <Viewbox
                     Grid.Row="1" Grid.Column="2"
                     Width="200">
                     <local:Stick
                         IsEnabled="{Binding IsMotorOn.Value}"
                         Position="{Binding InputService.RightStickPosition.Value}" />
                 </Viewbox>

             </Grid>

             <Label
                 Grid.Row="0" Grid.Column="1"
                 Content="{Binding Captions[CaptionLogHeader].Value}"
                 VerticalAlignment="Center" />

             <DockPanel
                 Grid.Row="1" Grid.Column="1"
                 LastChildFill="True">

                 <Button
                     DockPanel.Dock="Bottom"
                     Command="{Binding TeachCommand}"
                     IsEnabled="{Binding CanTeach.Value}"
                     Content="{Binding Captions[LabelTeach].Value}"
                     Width="100"
                     Margin="0,10,0,0"
                     HorizontalAlignment="Center" />

                 <ListBox
                     x:Name="TeachingLog"
                     ItemsSource="{Binding LogItems}"
                     Width="200">
                     <i:Interaction.Behaviors>
                         <local:AutoScrollBehavior />
                     </i:Interaction.Behaviors>
                 </ListBox>

             </DockPanel>

         </Grid>

     </UserControl>


7. 請於 DockingWindow 資料夾建立 LogItem.cs 檔案。

   • 本 Extension 作為示教的記錄，將顯示點位編號及世界座標 X、Y、Z 值。

     （前略）

     namespace SimpleJog.DockingWindow
     {
         using static Epson.RoboticsShared.ExtensionsAPI.IRCXRobotManagerAPI;

         /// <summary>
         /// Teaching log list box item
         /// </summary>
         public class LogItem
         {
             /// <summary>
             /// Point number
             /// </summary>
             public int PointNumber { get; }

             /// <summary>
             /// Point position
             /// </summary>
             public IDictionary<RCXJogCartesianAxis, double>? WorldPosition { get; }

             /// <inheritdoc />
             public override string ToString()
             {
                 if (WorldPosition == null)
                 {
                     return $"P{PointNumber}";
                 }
                 else
                 {
                     var x = WorldPosition[RCXJogCartesianAxis.X];
                     var y = WorldPosition[RCXJogCartesianAxis.Y];
                     var z = WorldPosition[RCXJogCartesianAxis.Z];

                     return $"P{PointNumber}  X: {x:f2}, Y: {y:f2}, Z: {z:f2}";
                 }
             }

             （後略）


8. 請於 DockingWindow 資料夾建立 AutoScrollBehavior.cs 檔案。

   • 此僅與 WPF 相關，細節略。

9. 請編輯 DockingWindow 資料夾下的 DockingWindowContentViewModelAddition.cs 檔案。

   • 於 .xaml 新增綁定的屬性與命令。

   • 是否與機器人控制器連線，請參照控制器連線 API 的 IsOnline 屬性。IsOnline 於連線建立時為 true，斷線時為 false，其他（如連線建立中等中間狀態）為 null。連線狀態變更時，會觸發 PropertyChanged 事件。

     • ObserveProperty(x => x.PropName).Subscribe(...) 為監控 API 物件中名為 PropName 屬性變更的標準方法。本 Extension 亦有活用此方法。

   • 馬達狀態請參照控制器 API 的 IsMotorOn 屬性。IsMotorOn 於控制器發生錯誤等情況時，可能為 null。馬達狀態變更時，會觸發 PropertyChanged 事件。

   • 執行點動時，請使用 Jogger 物件。取得機器人管理器 API 物件並呼叫 CreateJoggerAsync 方法，即可取得 Jogger 物件。Jogger 物件具有 IsValid 旗標，僅於該值為 true 時，功能可執行。呼叫 Jogger 物件方法時，請務必確認此旗標。若因控制器斷線等導致 Jogger 物件失效，請重新產生 Jogger 物件。

     • 點動相關參數（點動移動距離、速度等）於 RC+ 全域共用。於 RC+ 本體「點動&示教」變更時，原則上亦適用於 SimpleJog。本次不於 SimpleJog 實作參數變更，請視需要搭配本體「點動&示教」使用。
       • 亦可考慮依搖桿位置設定點動移動距離（如小幅移動時為短距離，大幅移動時為長距離等）等擴展。
     • 使用遊戲手把時，搖桿操作可左右同時進行。目前 API 不支援同時指定多方向進行點動。因此，本 Extension 於產生 Jogger 物件同時啟動計時器，並依計時器週期取得搖桿位置，依序對各軸方向進行點動，採用輪詢（Round Robin）演算法。禁止同時執行多個點動任務，若前一週期啟動的點動尚未結束，則新點動啟動會發生錯誤。
       • 亦可實作取消進行中的點動並啟動新點動。

   • 點檔可由點位 API 物件的 PointFileDescriptors 屬性取得。本 Extension 為示教目前機器人位置姿態，若控制器連接多台機器人，原則上需示教至目前機器人所屬或共用的點檔。

     • 本 Extension 會以目前機器人的預設點檔為優先，若無法取得則以共用點檔之一為目標進行示教。若找不到目標點檔，則將 CanTeach.Value 設為 false，並停用示教按鈕及命令。
     • 目前機器人的編號可由機器人管理器 API 的 CurrentRobotNumber 屬性取得。切換目前機器人時，該屬性會觸發 PropertyChanged 事件，屆時請重新選擇目標點檔。

     （前略）

     namespace SimpleJog.DockingWindow
     {
         （中略）

         /// <summary>
         /// Extension : Docking Window (Specific Part)
         /// </summary>
         internal partial class DockingWindowContentViewModel
         {
             /// <summary>
             /// The controller is online or not
             /// </summary>
             public ReactivePropertySlim<bool> IsOnline { get; } = new(false);

             /// <summary>
             /// Motors are powered or not
             /// </summary>
             public ReactivePropertySlim<bool> IsMotorOn { get; } = new(false);

             /// <summary>
             /// Motor state expression
             /// </summary>
             public ReactivePropertySlim<string> MotorState { get; } = new("Off");

             /// <summary>
             /// Toggle motor state command
             /// </summary>
             public AsyncReactiveCommand MotorToggleCommand { get; }

             /// <summary>
             /// TeachCommand feasibility
             /// </summary>
             public ReactivePropertySlim<bool> CanTeach { get; } = new(false);

             /// <summary>
             /// Teach command
             /// </summary>
             public AsyncReactiveCommand TeachCommand { get; }

             /// <summary>
             /// Teached points information for log
             /// </summary>
             public ReactiveCollection<LogItem> LogItems { get; } = [];

             /// <summary>
             /// API result expression
             /// </summary>
             public ReactivePropertySlim<string> APIResult { get; } = new();

             /// <summary>
             /// Auxiliary information for API result (Error message etc.)
             /// </summary>
             public ReactivePropertySlim<string> APIResultAux { get; } = new();

             /// <summary>
             /// Controller connection API object
             /// </summary>
             private IRCXControllerConnectionAPI? _connectionAPI;

             /// <summary>
             /// Controller API object
             /// </summary>
             private IRCXControllerAPI? _controllerAPI;

             /// <summary>
             /// Robot manager API object
             /// </summary>
             private IRCXRobotManagerAPI? _robotManagerAPI;

             /// <summary>
             /// Point API object
             /// </summary>
             private IRCXPointAPI? _pointAPI;

             /// <summary>
             /// Jogger object
             /// </summary>
             private IRCXRobotManagerAPI.IRCXJogger? _jogger;

             /// <summary>
             /// Polling timer
             /// </summary>
             private PeriodicTimer? _pollingTimer;

             /// <summary>
             /// Polling task
             /// </summary>
             private Task? _pollingTask;

             /// <summary>
             /// Next axis to jog
             /// </summary>
             private IRCXRobotManagerAPI.RCXJogCartesianAxis _targetAxis = IRCXRobotManagerAPI.RCXJogCartesianAxis.Z;

             /// <summary>
             /// Polling interval
             /// </summary>
             private const long _pollingMSec = 10;

             /// <summary>
             /// Target point file for teaching
             /// </summary>
             private string? _targetPointFile;

             /// <summary>
             /// Toggles the motor state
             /// </summary>
             /// <returns>Task</returns>
             private async Task OnMotorToggleAsync()
             {
                 if (_controllerAPI != null)
                 {
                     if (_controllerAPI.IsMotorOn == true)
                     {
                         var result = await _controllerAPI.MotorOffAsync();
                         APIResult.Value = result.ToString();
                         APIResultAux.Value = string.Empty;
                     }
                     else if (_controllerAPI.IsMotorOn == false)
                     {
                         var result = await _controllerAPI.MotorOnAsync();
                         APIResult.Value = result.ToString();
                         APIResultAux.Value = string.Empty;
                     }
                 }
             }

             /// <summary>
             /// Jog along specified axis
             /// </summary>
             /// <param name="axis">Axis</param>
             /// <param name="position">Stick position</param>
             /// <returns>Task</returns>
             private async Task Jog(
                 IRCXRobotManagerAPI.RCXJogCartesianAxis axis,
                 double position
             )
             {
                 if (_jogger != null && _jogger.IsValid)
                 {
                     var oppositeDirection = (position > 0);
                     var (result, message) = await _jogger.StartCartesianJogAsync(axis, oppositeDirection);
                     APIResult.Value = result.ToString() + (string.IsNullOrEmpty(message) ? string.Empty : " *");
                     APIResultAux.Value = message;
                 }
             }

             /// <summary>
             /// Check the stick positions and jog
             /// </summary>
             /// <returns>Task</returns>
             private async Task CheckStickPosition()
             {
                 switch (_targetAxis)
                 {
                     case IRCXRobotManagerAPI.RCXJogCartesianAxis.X:
                         if (Math.Abs(RightStickPosition.Value.X) >= _positionThreshold)
                         {
                             await Jog(_targetAxis, RightStickPosition.Value.X);
                         }
                         _targetAxis = IRCXRobotManagerAPI.RCXJogCartesianAxis.Y;
                         break;

                     case IRCXRobotManagerAPI.RCXJogCartesianAxis.Y:
                         if (Math.Abs(RightStickPosition.Value.Y) >= _positionThreshold)
                         {
                             await Jog(_targetAxis, RightStickPosition.Value.Y);
                         }
                         _targetAxis = IRCXRobotManagerAPI.RCXJogCartesianAxis.Z;
                         break;

                     case IRCXRobotManagerAPI.RCXJogCartesianAxis.Z:
                         if (Math.Abs(LeftStickPosition.Value.Y) >= _positionThreshold)
                         {
                             await Jog(_targetAxis, LeftStickPosition.Value.Y);
                         }
                         _targetAxis = IRCXRobotManagerAPI.RCXJogCartesianAxis.X;
                         break;
                 }
             }

             /// <summary>
             /// Set target point file
             /// </summary>
             /// <param name="robotNumber">Robot number</param>
             private void SetTargetPointFile(
                 int? robotNumber
             )
             {
                 _targetPointFile = null;

                 if (_pointAPI != null)
                 {
                     var descriptors = _pointAPI.PointFileDescriptors;

                     _targetPointFile = descriptors
                         .Where(x => x.RobotNumber == robotNumber && x.IsDefault)
                         .Select(x => x.FileName)
                         .FirstOrDefault();

                     if (_targetPointFile == null)
                     {
                         _targetPointFile = descriptors
                             .Where(x => x.RobotNumber == null)
                             .Select(x => x.FileName)
                             .FirstOrDefault();
                     }
                 }

                 CanTeach.Value = (IsOnline.Value && !string.IsNullOrEmpty(_targetPointFile));
             }

             /// <summary>
             /// Teach point
             /// </summary>
             /// <returns>Task</returns>
             private Task OnTeachAsync()
             {
                 if (_pointAPI != null && _targetPointFile != null)
                 {
                     var (result, points) = _pointAPI.GetPoints(_targetPointFile);
                     if (result == RCXResult.Success && points != null)
                     {
                         var pointNumbers = points.Select(x => (int)x["Number"].Value).ToHashSet();
                         var pointNumberRange = Enumerable.Range(
                             _pointAPI.PointNumberMin,
                             _pointAPI.PointNumberMax - _pointAPI.PointNumberMin + 1
                         );
                         foreach (var number in pointNumberRange)
                         {
                             if (!pointNumbers.Contains(number))
                             {
                                 var stamp = DateTime.Now.ToString("yyyy-MM-dd HH:mm:ss");

                                 var teachResult = _pointAPI.TeachPoint(
                                     _targetPointFile,
                                     number,
                                     description: $"SimpleJog: {stamp}",
                                     shouldSave: true
                                 );
                                 APIResult.Value = teachResult.ToString();
                                 APIResultAux.Value = string.Empty;

                                 if (teachResult == RCXResult.Success)
                                 {
                                     LogItems.Add(new(number, _robotManagerAPI?.WorldPosition));
                                 }
                                 break;
                             }
                         }
                     }
                 }

                 return Task.CompletedTask;
             }

             /// <summary>
             /// Constructor
             /// </summary>
             public DockingWindowContentViewModel()
             {
                 MotorToggleCommand = IsOnline
                 .ToAsyncReactiveCommand()
                 .WithSubscribe(OnMotorToggleAsync)
                 .AddTo(_disposables);

                 TeachCommand = CanTeach
                 .ToAsyncReactiveCommand()
                 .WithSubscribe(OnTeachAsync)
                 .AddTo(_disposables);
             }

             /// <inheritdoc />
             public Task WindowCreated()
             {
                 _connectionAPI = Main.GetAPI<IRCXControllerConnectionAPI>();

                 _connectionAPI?.ObserveProperty(x => x.IsOnline).Subscribe((isOnline) =>
                 {
                     IsOnline.Value = (isOnline == true);

                     CanTeach.Value = (IsOnline.Value && !string.IsNullOrWhiteSpace(_targetPointFile));
                 })
                 .AddTo(_disposables);

                 _controllerAPI = Main.GetAPI<IRCXControllerAPI>();
                 _robotManagerAPI = Main.GetAPI<IRCXRobotManagerAPI>();
                 _pointAPI = Main.GetAPI<IRCXPointAPI>();

                 _controllerAPI?.ObserveProperty(x => x.IsMotorOn).Subscribe(async (isMotorOn) =>
                 {
                     IsMotorOn.Value = (isMotorOn == true);
                     MotorState.Value = (isMotorOn == true) ? "On" : "Off";

                     if (_robotManagerAPI != null)
                     {
                         if (isMotorOn == true)
                         {
                             _jogger = await _robotManagerAPI.CreateJoggerAsync();
                             _pollingTimer = new PeriodicTimer(TimeSpan.FromMilliseconds(_pollingMSec));
                             _pollingTask = Task.Factory.StartNew(async () =>
                             {
                                 while (await _pollingTimer.WaitForNextTickAsync())
                                 {
                                     await CheckStickPosition();
                                 }
                             });
                         }
                         else
                         {
                             if (_jogger != null)
                             {
                                 await _jogger.DisposeAsync();
                                 _jogger = null;
                             }
                             _pollingTask?.Dispose();
                             _pollingTimer?.Dispose();
                         }

                     }
                 })
                 .AddTo(_disposables);

                 _robotManagerAPI?.ObserveProperty(x => x.CurrentRobotNumber).Subscribe((robotNumber) =>
                 {
                     SetTargetPointFile(robotNumber);
                 })
                 .AddTo(_disposables);

                 return Task.CompletedTask;
             }
         }
     }


10. 請編輯 MainMenuItem.cs 檔案。

    • 點動須以已與機器人控制器（虛擬或實機）建立連線為前提。因此，從工具列開啟視窗時，若尚未連線，請執行控制器連線。

      • 連接控制器請使用控制器連線 API。ConnectControllerAsync 方法與 RC+ 本體連接控制器相同，自動連線時會嘗試連接上次連線的控制器。非自動連線時，會顯示「PC 與控制器連線」畫面。

      （前略）
              /// <inheritdoc />
              public async Task ExecuteMainMenuItemCommandAsync(
                  string commandName,
                  bool fromToolBar
              )
              {
                  if (fromToolBar)
                  {
                      var controllerConnectionAPI = Main.GetAPI<IRCXControllerConnectionAPI>();
                      if (controllerConnectionAPI?.IsOnline == false)
                      {
                          _ = await controllerConnectionAPI.ConnectControllerAsync().ConfigureAwait(true);
                      }
                  }

                  await DockingWindowContentViewModel.Show();
              }
      （後略）


11. 請編輯 Captions.xlsx 檔案。

    •

12. 請進行建置與除錯。

    • 請開啟 Extension 畫面、機器人管理器的「點動&示教」及「模擬器」畫面，測試機器人是否可動作。
      • 依機器人位置姿態，有時無法沿直角座標進行點動。此時請先以其他方式變更機器人位置姿態後再操作。
    •

■ 中級篇

中級篇將可使用遊戲手把作為輸入裝置。（已於 Xbox Wireless Controller 驗證運作。）

1. 於 Visual Studio 的方案總管中，按兩下 SimpleJog 專案並進行以下變更。

   • 請將 TargetFramework 變更為 net8.0-windows10.0.19041.0。
     • 如此即可使用 Windows 執行階段（WinRT）中的 Windows.Gaming.Input API，輕鬆處理遊戲手把。

2. 請編輯 install.json 檔案。

   • 此檔案用於指定以下內容。

     • 於建置輸出資料夾外，需另行複製供 Extension 使用的內容等資料夾
     • 需與 Extension 本體一併明確載入的組件

   • 此處內容如下。

     {
         "Contents": [
         ],
         "Dependents": [
             "Microsoft.Windows.SDK.NET.dll",
             "WinRT.Runtime.dll"
         ]
     }


3. 請於 DockingWindow 資料夾中新增以下檔案。

   • GamepadInfo.cs

     • 為記錄遊戲手把識別資訊的 GamepadInfo 類別檔案。

       • 僅以 Windows.Gaming.Input 的 Gamepad 類別，因規格限制，無法取得易於辨識的人類可讀名稱等資訊。因此，本 Extension 僅以發現順序識別遊戲手把。

       （前略）

       namespace SimpleJog.DockingWindow
       {
           using Windows.Gaming.Input;

           /// <summary>
           /// Gamepad information
           /// </summary>
           public class GamepadInfo
           {
               /// <summary>
               /// Gamepad object
               /// </summary>
               public Gamepad Gamepad { get; }

               /// <summary>
               /// Gamepad number
               /// </summary>
               public int Number { get; }

               /// <summary>
               /// Gamepad name
               /// </summary>
               public string Name => $"Gamepad #{Number}";

               /// <summary>
               /// Constructor
               /// </summary>
               /// <param name="gamepad">Gamepad object</param>
               /// <param name="number">Gamepad number</param>
               public GamepadInfo(
                   Gamepad gamepad,
                   int number
               )
               {
                   Gamepad = gamepad;
                   Number = number;
               }
           }
       }


   • IGamepadInputService.cs

     • 這是用於本 Extension 的遊戲手把輸入介面 IGamepadInputService 的定義檔案。

       （前略）

       namespace SimpleJog.DockingWindow
       {
           using Reactive.Bindings;
           using Windows.Gaming.Input;

           /// <summary>
           /// Interface of gamepad input service
           /// </summary>
           public interface IGamepadInputService
           {
               /// <summary>
               /// Property for current reading
               /// </summary>
               public IReadOnlyReactiveProperty<GamepadReading> CurrentReading { get; }

               /// <summary>
               /// Set target gamepad
               /// </summary>
               /// <param name="gamepad">Gamepad object</param>
               public void SetGamepad(
                   Gamepad gamepad
               );

               /// <summary>
               /// Start service
               /// </summary>
               public void Start();

               /// <summary>
               /// Stop service
               /// </summary>
               public void Stop();
           }
       }


   • GamepadInputService.cs

     • 這是定義實作 IGamepadInputService 介面的 GamepadInputService 類別的檔案。

       • 透過計時器進行輪詢，並更新輸入狀態。但當滑鼠按鈕被按下時，則會略過更新。由於 DispatcherTimer 的 Tick 會在 UI 執行緒中被呼叫，因此可以存取 System.Windows.Input 的 Mouse 實例。

       （前略）

       namespace SimpleJog.DockingWindow
       {
           using Reactive.Bindings;
           using System.Windows.Threading;
           using Windows.Gaming.Input;

           /// <summary>
           /// Implementation of gamepad input service
           /// </summary>
           public class GamepadInputService : IGamepadInputService
           {
               /// <inheritdoc />
               public IReadOnlyReactiveProperty<GamepadReading> CurrentReading => _reading;

               /// <summary>
               /// The substance of CurrentReading
               /// </summary>
               private readonly ReactivePropertySlim<GamepadReading> _reading = new(mode: ReactivePropertyMode.None);

               /// <summary>
               /// Target gamepad
               /// </summary>
               private Gamepad? _gamepad;

               /// <summary>
               /// Timer for polling
               /// </summary>
               private DispatcherTimer _timer;

               /// <summary>
               /// Polling interval
               /// </summary>
               private const int _pollingIntervalMSec = 16;

               /// <summary>
               /// Constructor
               /// </summary>
               public GamepadInputService()
               {
                   _timer = new()
                   {
                       Interval = TimeSpan.FromMilliseconds(_pollingIntervalMSec),
                   };

                   _timer.Tick += (_, _) =>
                   {
                       if (_gamepad != null)
                       {
                           if (Mouse.LeftButton == MouseButtonState.Pressed)
                           {
                               return;
                           }

                           _reading.Value = _gamepad.GetCurrentReading();
                       }
                   };
               }

               /// <inheritdoc />
               public void SetGamepad(
                   Gamepad? gamepad
               )
               {
                   _gamepad = gamepad;
               }

               /// <inheritdoc />
               public void Start()
               {
                   _timer.Start();
               }

               /// <inheritdoc />
               public void Stop()
               {
                   _timer.Stop();
               }
           }
       }


   • InputService.cs

     • 這是定義將遊戲手把輸入轉換為本 Extension 專用輸入的服務——InputService 類別的檔案。

       • Stick 的滑鼠處理也有類似的描述，此外，死區（Dead Zone）與平滑化（Smoothing）處理也在此進行。遊戲手把的搖桿即使在中立位置，數值有時也不會正好為零。在特定範圍內將其視為零的處理稱為死區（Dead Zone）處理。另外，即使搖桿動作很快，為了讓數值變化較為平緩，會進行平滑化（Smoothing）處理。

       （前略）

       namespace SimpleJog.DockingWindow
       {
           （中略）

           /// <summary>
           /// Input service
           /// </summary>
           public class InputService : IDisposable
           {
               /// <summary>
               /// State of gamepad buttons
               /// </summary>
               public ReactivePropertySlim<GamepadButtons> Buttons { get; } = new(GamepadButtons.None);

               /// <summary>
               /// Left stick position
               /// </summary>
               public ReactivePropertySlim<Vector> LeftStickPosition { get; } = new();

               /// <summary>
               /// Right stick position
               /// </summary>
               public ReactivePropertySlim<Vector> RightStickPosition { get; } = new();

               /// <summary>
               /// Stores the most recently calculated smoothed position for the left stick.
               /// </summary>
               private Vector _leftSmoothedPosition;

               /// <summary>
               /// Stores the most recently calculated smoothed position for the right stick.
               /// </summary>
               private Vector _rightSmoothedPosition;

               /// <summary>
               /// Dead zone definition
               /// </summary>
               private const double _deadZoneFactor = 0.05;

               /// <summary>
               /// Represents the smoothing factor used in calculations that require exponential smoothing.
               /// </summary>
               /// <remarks>This constant determines the weight given to new data points versus historical data
               /// in smoothing algorithms. A lower value results in smoother output but slower response to changes.</remarks>
               private const double _smoothingFactor = 0.2;

               /// <summary>
               /// Disposables
               /// </summary>
               private readonly CompositeDisposable _disposables = [];

               /// <summary>
               /// Constructor
               /// </summary>
               /// <param name="gamepadInputService">Gamepad input service</param>
               public InputService(
                   IGamepadInputService gamepadInputService
               )
               {
                   gamepadInputService.CurrentReading.Subscribe((reading) =>
                   {
                       Buttons.Value = reading.Buttons;

                       _leftSmoothedPosition = AdjustPosition(
                           new Vector(reading.LeftThumbstickX, reading.LeftThumbstickY),
                           _leftSmoothedPosition
                       );
                       _rightSmoothedPosition = AdjustPosition(
                           new Vector(reading.RightThumbstickX, reading.RightThumbstickY),
                           _rightSmoothedPosition
                       );

                       LeftStickPosition.Value = _leftSmoothedPosition;
                       RightStickPosition.Value = _rightSmoothedPosition;
                   })
                   .AddTo(_disposables);
               }

               /// <summary>
               /// Dead zone check and smoothing
               /// </summary>
               /// <param name="currentPosition">Current stick position</param>
               /// <param name="lastPosition">Last stick position</param>
               /// <returns>Adjusted stick position</returns>
               private Vector AdjustPosition(
                   Vector currentPosition,
                   Vector lastPosition
               )
               {
                   var distance = Math.Sqrt(
                       Math.Pow(currentPosition.X, 2.0)
                       + Math.Pow(currentPosition.Y, 2.0)
                   );

                   if (distance < _deadZoneFactor)
                   {
                       return new Vector();
                   }
                   else
                   {
                       return new Vector(
                           lastPosition.X * (1.0 - _smoothingFactor) + currentPosition.X * _smoothingFactor,
                           lastPosition.Y * (1.0 - _smoothingFactor) + currentPosition.Y * _smoothingFactor
                       );
                   }
               }

               /// <inheritdoc />
               public void Dispose()
               {
                   _disposables.Dispose();
               }
           }
       }


4. 請編輯 DockingWindow 資料夾下的 DockingWindowContent.xaml 檔案。

   • 於最上層的 Grid 新增欄位，並配置用於選擇遊戲手把的 ComboBox。

     • ItemsSource 綁定至 Gamepads（ReactiveCollection<GamepadInfo>）。
     • SelectedIndex 綁定至 SelectedGamepadIndex.Value。SelectedGamepadIndex 為 ReactivePropertySlim<int>。

   • 原本綁定於 Stick 的 LeftStickPosition 及 RightStickPosition，分別改為綁定 InputService.LeftStickPosition 及 InputService.RightStickPosition。

     （前略）

             <StackPanel
                 Grid.Row="2" Grid.Column="0"
                 Orientation="Horizontal">

                 <Label
                     Content="Gamepads:"
                     VerticalAlignment="Center" />
                 <ComboBox
                     ItemsSource="{Binding Gamepads}"
                     SelectedIndex="{Binding SelectedGamepadIndex.Value}"
                     DisplayMemberPath="Name"
                     IsReadOnly="True"
                     MinWidth="100"
                     VerticalAlignment="Center"
                     Margin="10,0,0,0" />

             </StackPanel>

     （後略）


5. 請編輯 DockingWindow 資料夾下的 DockingWindowContentViewModelAddition.cs 檔案。

   • CheckStickPosition 方法中的 LeftStickPosition 等，也請改為 InputService.LeftStickPosition 等。

   • 於視窗顯示期間插拔遊戲手把時，會觸發 GamepadAdded 或 GamepadRemoved 事件。若於視窗顯示前已連接遊戲手把，則不會觸發上述事件，因此需另外檢查已連接的遊戲手把（ScanGamepads 方法）。

   • 遊戲手把按鈕的按下，請監控 InputService 實例的 Buttons 屬性，並呼叫對應的指令。

     （前略）
             /// <summary>
             /// Input service object
             /// </summary>
             public InputService InputService { get; }

             （中略）

             /// <summary>
             /// List of connected game pads
             /// </summary>
             public ReactiveCollection<GamepadInfo> Gamepads { get; } = new();

             /// <summary>
             /// Selected game pad index
             /// </summary>
             public ReactivePropertySlim<int> SelectedGamepadIndex { get; } = new(-1);

             （中略）

             /// <summary>
             /// Gamepad input service object
             /// </summary>
             private GamepadInputService _gamepadInputService = new();

             （中略）

             /// <summary>
             /// Scans for connected gamepads
             /// </summary>
             private void ScanGamepads()
             {
                 SelectedGamepadIndex.Value = -1;

                 Gamepads.Clear();

                 const int _waitMSec = 100;
                 const int _maxRetryCount = 30;

                 for (var retryCount = 0; retryCount < _maxRetryCount; retryCount++)
                 {
                     if (Gamepad.Gamepads.Count <= 0)
                     {
                         Thread.Sleep(_waitMSec);
                     }
                     else
                     {
                         foreach (var (gamepad, index) in Gamepad.Gamepads.Select((x, index) => (x, index)))
                         {
                             Gamepads.Add(new GamepadInfo(gamepad, 1 + index));
                         }
                         SelectedGamepadIndex.Value = 0;
                         break;
                     }
                 }
             }

             /// <summary>
             /// Constructor
             /// </summary>
             public DockingWindowContentViewModel()
             {
                 InputService = new(_gamepadInputService);

                 （中略）

                 InputService.Buttons.Subscribe((buttons) =>
                 {
                     if ((buttons & GamepadButtons.LeftShoulder) != 0)
                     {
                         MotorToggleCommand.Execute();
                     }

                     if ((buttons & GamepadButtons.A) != 0)
                     {
                         TeachCommand.Execute();
                     }
                 })
                 .AddTo(_disposables);

                 SelectedGamepadIndex.Subscribe((index) =>
                 {
                     if (index >= 0)
                     {
                         _gamepadInputService.SetGamepad(Gamepads[index].Gamepad);
                     }
                 })
                 .AddTo(_disposables);

                 Gamepad.GamepadAdded += (_, gamepad) =>
                 {
                     Gamepads.AddOnScheduler(new GamepadInfo(gamepad, Gamepads.Count));
                 };

                 Gamepad.GamepadRemoved += (_, gamepad) =>
                 {
                     var target = Gamepads.FirstOrDefault(x => ReferenceEquals(x.Gamepad, gamepad));
                     if (target != null)
                     {
                         Gamepads.RemoveOnScheduler(target);
                     }
                 };

                 ScanGamepads();

                 _gamepadInputService.Start();
             }

             （後略）


6. 請編輯 DockingWindow 資料夾下的 DockingWindowContentViewMode.cs 檔案。

   • 關閉視窗時，請同時停止 GamepadInputService。

     （前略）

     /// <inheritdoc />
     public Task<bool> CloseAsync()
     {
         _gamepadInputService.Stop();

         return Task.FromResult(true);
     }

     （後略）


7. 請進行建置與除錯。

   • 如同初級篇，請開啟各個視窗，確認能否以遊戲手把進行操作。
   • 本 Extension 的遊戲手把支援有以下限制。
     • 若 Extension 視窗未取得焦點，則無法接收遊戲手把的輸入。
     • 特別是在 API 呼叫時若開啟確認對話框等，將無法使用遊戲手把按一下對話框按鈕，因此需暫停遊戲手把操作，改用 PC 滑鼠或鍵盤。
       • 於本 Extension 中，開啟馬達時的確認對話框即屬此情形。若可判斷可省略顯示確認對話框的情境（請謹慎評估），可改為執行 SPEL+ 指令 "Motor On"，以略過確認流程，取代呼叫馬達啟動的 API。於最終程式碼中已有此實作，有興趣者可自行查閱。
